助力体育强国

服务海南自贸港体育文化建设

实现全民健身与竞技体育均衡发展

近日 由中建一局承建的

海南自贸港首个装配式体育场馆

海南省2022年第六届省运会

开闭幕式主场馆

海南儋州体育中心项目

混凝土主体结构全面封顶

快和小萱一起"登岛"看一看

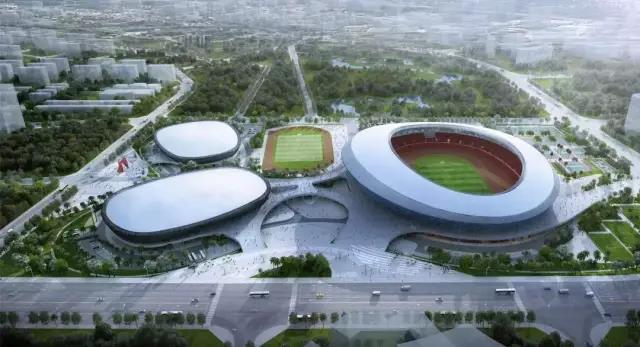

2022省运会主场馆

项目坐落于海南儋州东部新区

总建筑面积10.18万平方米

主要建设内容包括

可容纳30000人

观看体育赛事 文艺演出的体育场

5000余个座位的体育馆

1000余个座位的游泳馆

是海南省第三大综合体育场馆

把"石头民居"搬过来了

海南儋州体育中心项目

三大建筑单体

概念取自儋州著名景点"千年古盐田"

及当地石头民居

建筑色彩选用深灰色

充分彰显儋州古朴 大气 沉稳的城市特质

体育场形体采用顶部切削的方式

模拟儋州独特的火山岩砌筑的民居建筑

立面设计突出海洋文化特色

提取海浪撞击峭石激起白浪的意象

呈现波浪形聚涌效果

体育馆 游泳馆

提取"千年古盐田"的形态

通过几何抽象化处理

塑造"千年古郡 魅力儋州"的形象特征

海南省首个装配式体育场馆

项目是海南省首个装配式体育场馆

大量采用标准化设计 工厂化生产预制

装配率高达51%

其中 项目使用的钢结构均在工厂预制

现场施工工序减少了30%

70日内可实现顺利封顶

轻质隔墙板是使用最多的预制件

标准板按BIM模型分类堆放

非标准板送入切割间现场"改造"

折损率远远低于行业内10%的平均水平

通过工厂预制隔墙板

取代传统手工拼块安装方式

建设工期可缩短一半

72榀主桁架解决大跨度难题

项目整体采用空间管桁架钢结构

总用钢量预计达9100余吨

数量多 难度大

项目为每根钢管 每个区块独立编码

结合单榀连续侧式拼装技术

实现准确拼装 提高施工速度

主桁架共72榀

通过提前对桁架进行分块

机械吊装 人工焊接

其中最大吊装单体重达66吨

吊装半径35米 高44米 相当于15层楼高

项目团队在吊装过程中以三维模拟技术为支撑

构建钢结构施工操作虚拟平台

实现对大型钢结构施工的系统模拟

确保吊装安全 精准 快速施工

"黑科技"攻克异形曲面幕墙

体育场幕墙是造型独特的异形曲面幕墙

采用蓝白相间的阳光板

面积约10000平方米

金属屋面面积约90000平方米

由于安装难度高 精度要求准确

全程使用高精度全站仪定位测量仪器

分级建立平面及高程测量控制网

以保证结构轴网测量定位的精度要求

误差不超过5毫米

项目团队选择软件架构体系

进行幕墙全系统模型的创建

并对三维模型进行系统优化

从而形成具有强大视觉冲击力的翻滚波浪
